Барабанные сепараторы с постоянным магнитом серии CTB

Введение продукта

Патентные технологические инновации

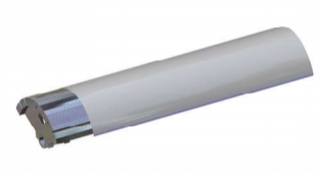

Инновационная точка 1 магнитный барабан

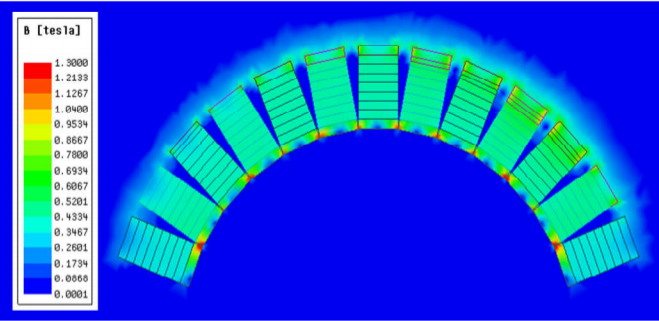

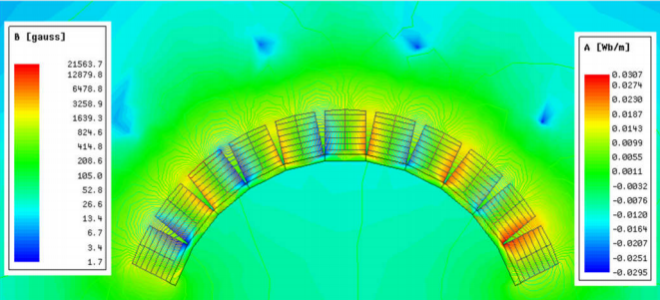

1 Магнитная система и цистерна соответствуют конструкции раздела, магнитная кривая имеет пульсирующее распределение, разделение многополюсных очистителей, баланс сортности концентрата и скорости восстановления, размагничивание не более 3% в течение 10 лет.

2 Пульсирующая магнитная система: магнитная система состоит из нескольких наборов магнитных полюсов, поддерживаемых веерообразной магнитной изоляционной пластиной, закрепленной на шпинделе. В зазоре между каждым набором полюсов есть вторичный полюс, а на корпусе барабана есть магнитное перемешивающее устройство. Во время разделения минералы, прикрепленные к поверхности барабана, эффективно перемешиваются, а многополярная магнитная система позволяет минералам многократно воссоединяться и рассеиваться, что может значительно улучшить качество железной руды. [Патент на пульсирующий обогатительный магнитный сепаратор: ZL200620162175.3]

3 Магнитное ярмо соединено без зазора, магнитное ярмо соединено с шпинделем из магнитной нержавеющей стали, без утечки магнита передается на шпиндель.

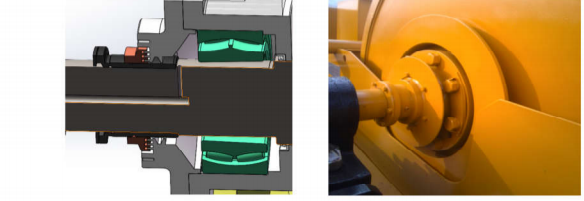

4.Конец вала барабана герметизируется комбинацией taconite, чтобы предотвратить попадание примесей и поцарапать подшипник конца вала. Не приводной конец оснащен втулкой, которая эффективно предотвращает повреждение оси при повреждении подшипника.

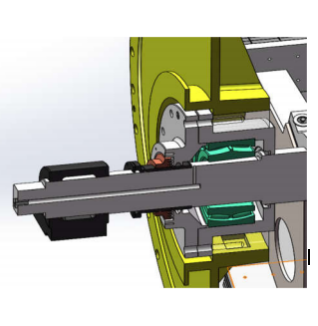

5.На обоих концах шпинделя барабана есть масляный путь, проходящий через подшипниковую камеру, который обеспечивает смазку и обслуживание подшипника, без останова, удобную работу; Внешняя сторона крышки алюминиевого конца спроектирована с использованием структуры скрытой камеры в широкой канавке, чтобы избежать попадания брызг пульпы в концевую поверхность вала при производстве и повысить герметичность оборудования.

6.Конструкция и конструкция магнитных барабанов имеют сквозную осевую структуру, отличную от обычной полуосевой структуры прямого соединения. Оба конца шпинделя, несущие вес магнитной системы, закреплены и поддерживаются на раме. Главная ось магнитного сепаратора использует 45 # стальную регулировку, чтобы сделать работу магнитного барабана более надежной, стабильной и безопасной.

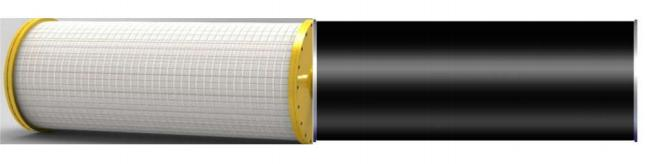

7. В корпусе барабана используется нержавеющая сталь 304, а в поверхностном антифрикционном слое используются высокоалюминиевые керамические пластины или интегрированный полимерный износостойкий каучук.

Инновационная точка 2 цистерна

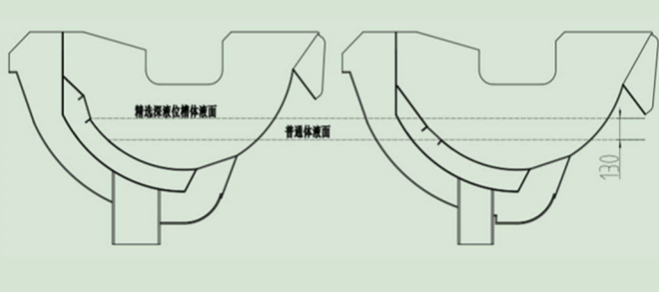

1 Глубокие резервуары для уровня жидкости подходят для разделения мелкозернистых минералов. Уровень

жидкости в цистернах на 130 мм выше, чем в обычных цистернах. Зона хвостохранилища, зона разделения,

зона обогащения, зона разгрузки цистерны спроектированы в соответствии с магнитной системой, уровень

жидкости в цистерне может быть отрегулирован в определенном диапазоне по мере необходимости, что

способствует одновременному повышению сортности и коэффициента извлечения при обогащении.

2. Контактная поверхность цистерны с входным раствором покрыта полимерной износостойкой резиновой плитой, а нижняя часть покрыта базальтовой литой плитой, что обеспечивает срок службы цистерны.

Инновационный привод 3

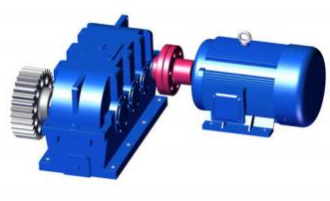

1. Использовать жесткий цилиндрический редуктор с цилиндрической шестерней для работы в круглосуточном режиме. Оснащен первоклассным энергосберегающим двигателем и защитой от

перегрузок, работает стабильно и надежно.

2. Защитный кожух шестерни полностью герметичен, защитное уплотнение надежно, подходит для смазки маслом или смесью масла.

Основные технические нормы
Модель	Размер барабана		Магнитная индукция поверхности барабана mT	Мощность обработки данных		Мощность двигателя KW	Скорость барабана r / min	Вес машины kg
Модель	Диаметр мм	Длина мм	Магнитная индукция поверхности барабана mT	т / ч	М3 / ч	Мощность двигателя KW	Скорость барабана r / min	Вес машины kg
CTB-618	600	1800		15-30	40-80	1.5	40	1150
CTB-718	750	1800		20-45	60-100	3	35	1900
CTB-918	900	1800		25-40	70-120	4	28	2700
CTB-1018	1050	1800		45-60	110-160	5.5	22	3100
CTB-1021	1050	2100		50-70	140-200	5.5	22	3500
CTB-1024	1050	2400		60-80	170-260	5.5	22	4000
CTB-1030	1050	3000		80-120	240-380	7.5	22	5000
CTB-1218	1200	1800		60-75	160-260	11	17	4800
CTB-1224	1200	2400		80-110	240-330	11	17	6000
CTB-1230	1200	3000		100-140	260-460	11	17	6600
CTB-1236	1200	3600		120-160	300-550	15	17	7500
CTB-1240	1200	4000		130-170	330-600	15	17	8550
CTB-1245	1200	4500		150-200	380-660	15	17	9360
CTB-1530	1500	3000		100-180	290-480	15	14	10500
CTB-1540	1500	4000		150-200	300-540	22	14	13500
CTB-1545	1500	4500		180-240	400-650	22	14	14700
CTB-1550	1500	5000		210-280	500-750	30	14	16500
CTB-1824	1800	2400		100-140	260-460	15	12	9100
CTB-1830	1800	3000		140-190	350-560	18.5	12	12300
CTB-1840	1800	4000		200-260	400-650	30	12	18500
CTB-1850	1800	5000		280-320	550-800	37	12	23000

Примечание: Магнитные сепараторы различной интенсивности магнитного поля могут быть настроены в соответствии с потребностями пользователя (только для справки)
