Введение продукта

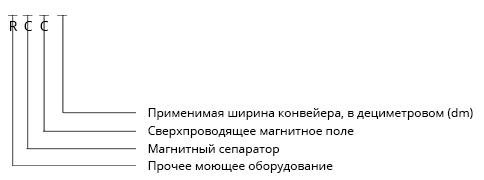

Описание модели:

Достижения:

В ноябре 2008 года и июне 2010 года криогенный сверхпроводящий магнитный сепаратор прошел техническую экспертизу и экспертизу продукции на уровне провинций и министров, получив

следующие три патента:

1. Подтвержден патент на изобретение под названием "криогенный сверхпроводящий магнитный сепаратор" (ZL20071016248.4)

2. Подтвержден 1 патент на полезную модель, патент называется « подвеска сверхпроводящего магнитного сепаратора» (ZL 2007 2 0159191.1)

3. Подтвержден 1 патент на полезную модель, патент называется « Гибкая защита подложки сверхпроводящего магнитного сепаратора». (ЗЛ 2008 20023792.4)

труктура оборудования:Криогенный сверхпроводящий магнитный сепаратор состоит в основном из корпуса и подвески, сверхпроводящей магнитной части, системы охлаждения и системы автоматического управления.

 Сверхпроводящие магниты висят на корпусе, а системы охлаждения используются для поддержания температуры жидкого гелия.

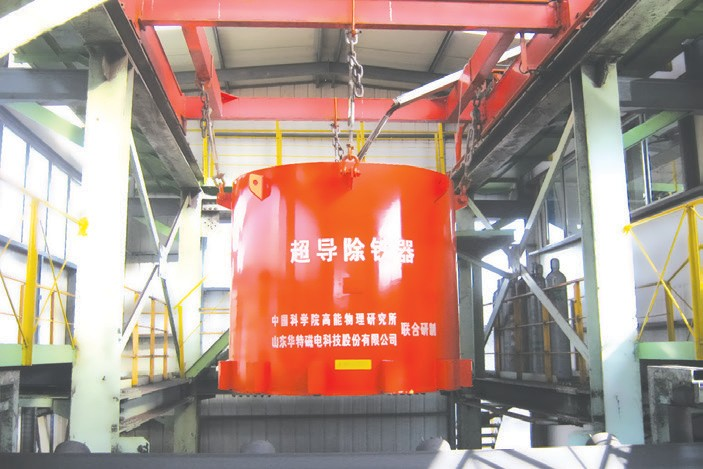

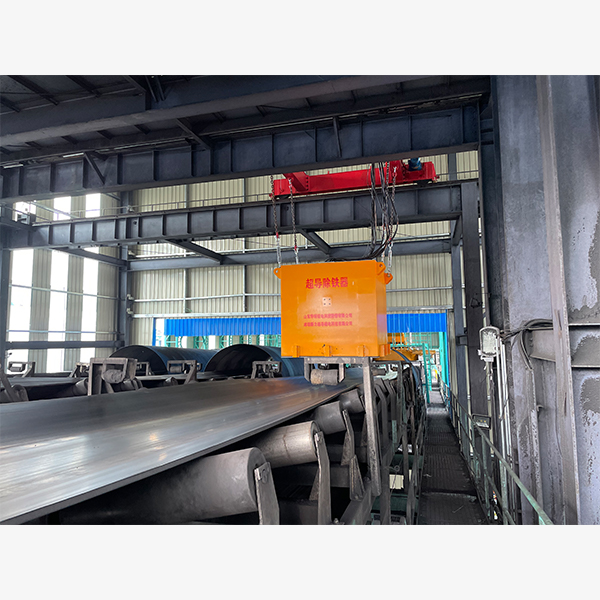

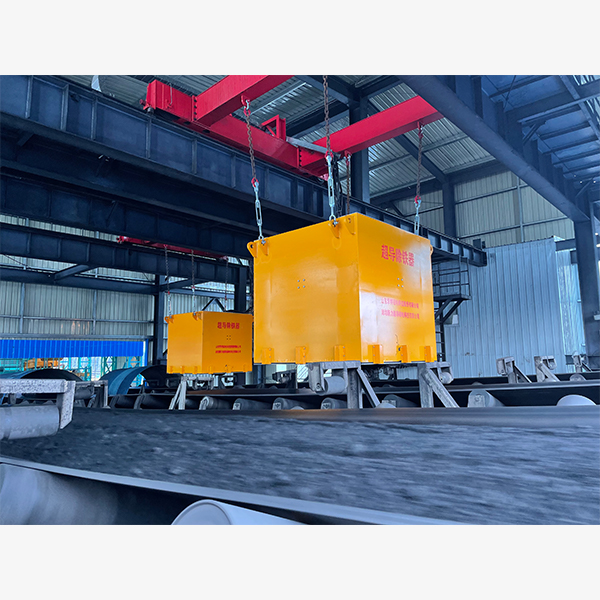

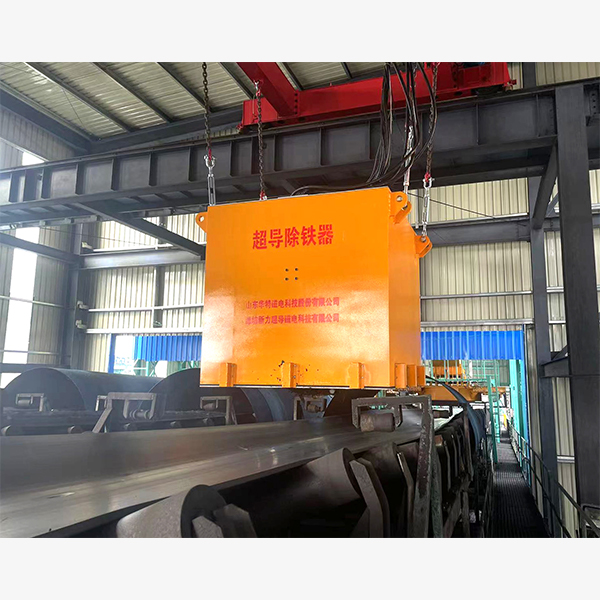

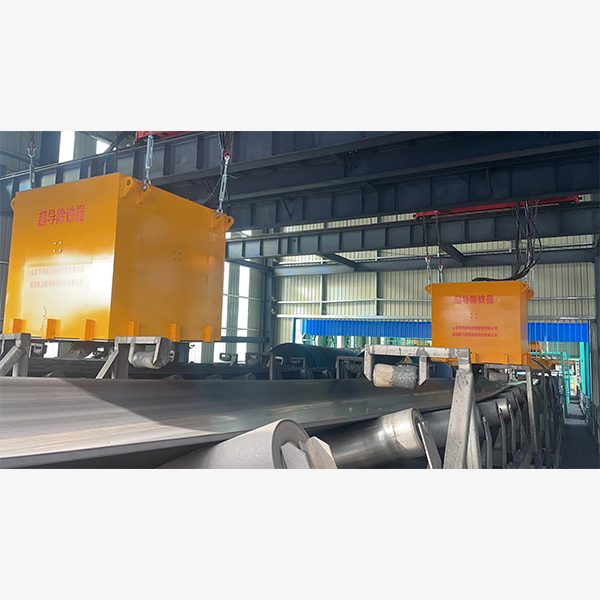

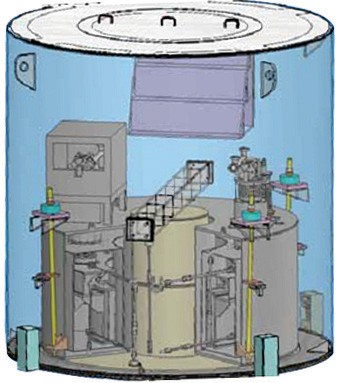

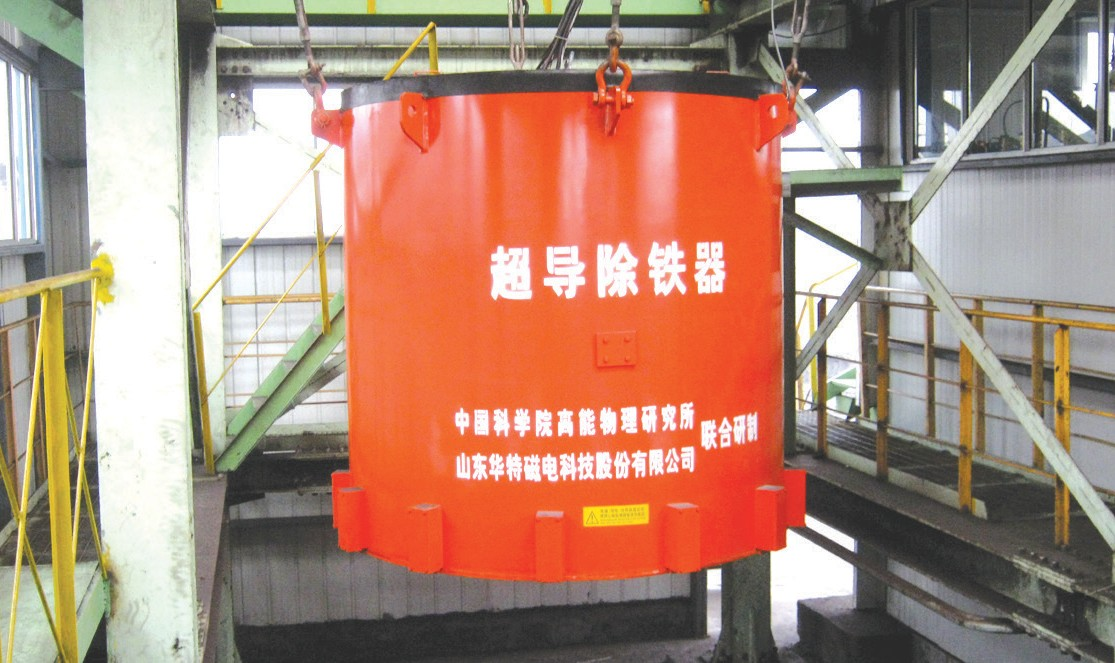

Системы автоматического управления могут обеспечить дистанционное управление и удаленную диагностику неисправностей через беспроводную сеть. На рисунке ниже показаны трехмерные

схемы и рабочие изображения криогенного сверхпроводящего магнитного сепаратора.

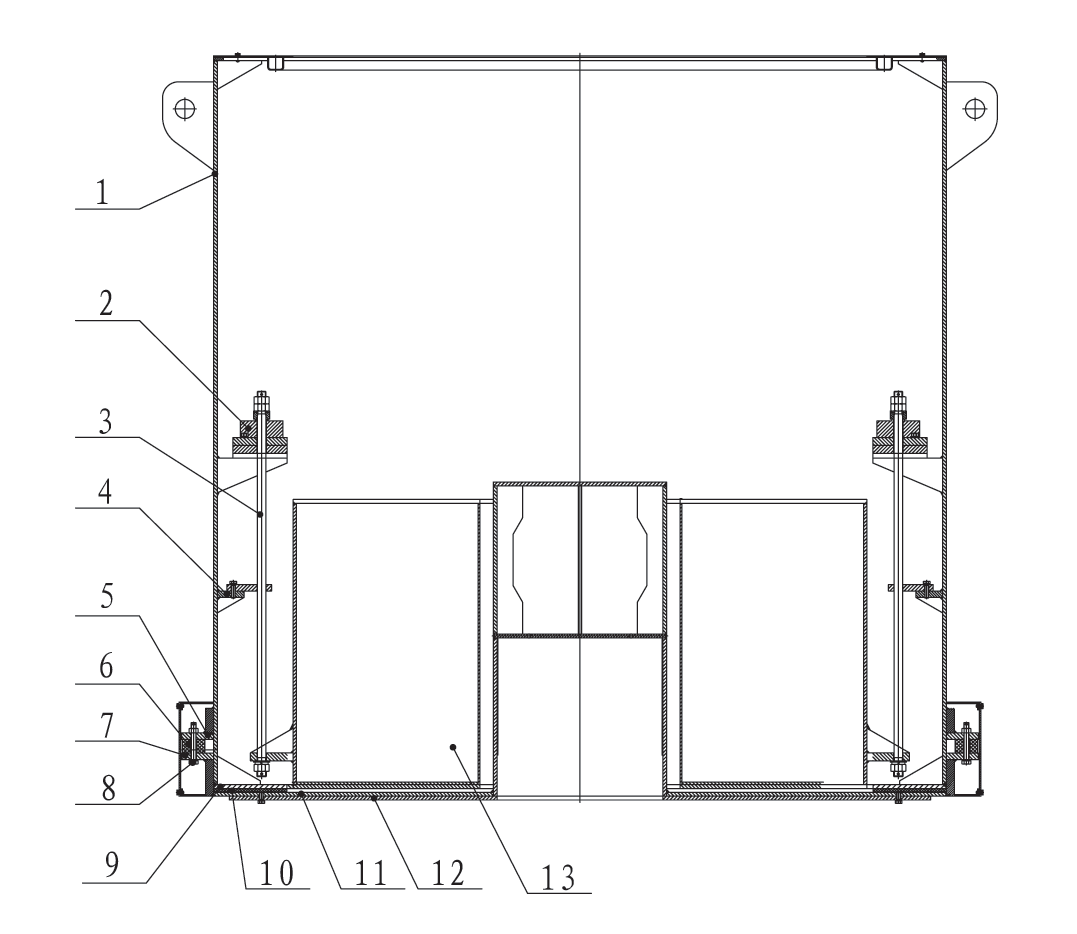

На рисунке ниже показана схема корпуса и подвески криогенного сверхпроводящего сепаратора

криогенный сверхпроводящий магнитный сепаратор

1. Корпус

2 Датчики давления

3 Подвеска

4, Установить кронштейн

5.Стационарная доска

6. эластомер

7.Передвижная доска

8 Соединительный болт

9.Подол корпуса

10 Гибкий каучук

11 Соединительная доска

12. Перманганцевое основание

13 МагнитМагнит 13 сверхпроводящего сепаратора закреплен на корпусе 1 через стрелу 3, а верхняя часть стрелы 3 оснащена датчиком давления 2 для обнаружения напряжения сверхпроводящего сепаратора в любое время.

Когда сверхпроводящий магнитный сепаратор работает, примесь с высокой скоростью ударяет по высокомарганцевому днищу корпуса 12, создавая давление на соединительной пластине 11. В этот момент эластомер

6 сжимается и деформируется через соединительную пластину 11, чтобы поглотить энергию удара. Когда удар больше, когда эластомер 6 сжимается до определенной степени, гибкий каучук 10 сжимается, чтобы

генерировать деформацию и поглощать энергию удара, эффективно гарантируя, что корпус 1 не вибрирует при работе сверхпроводящего железоделателя, тем самым обеспечивая стабильную работу сверхпроводящего

магнита 13, подвешенного на корпусе 1.

Принцип работы:

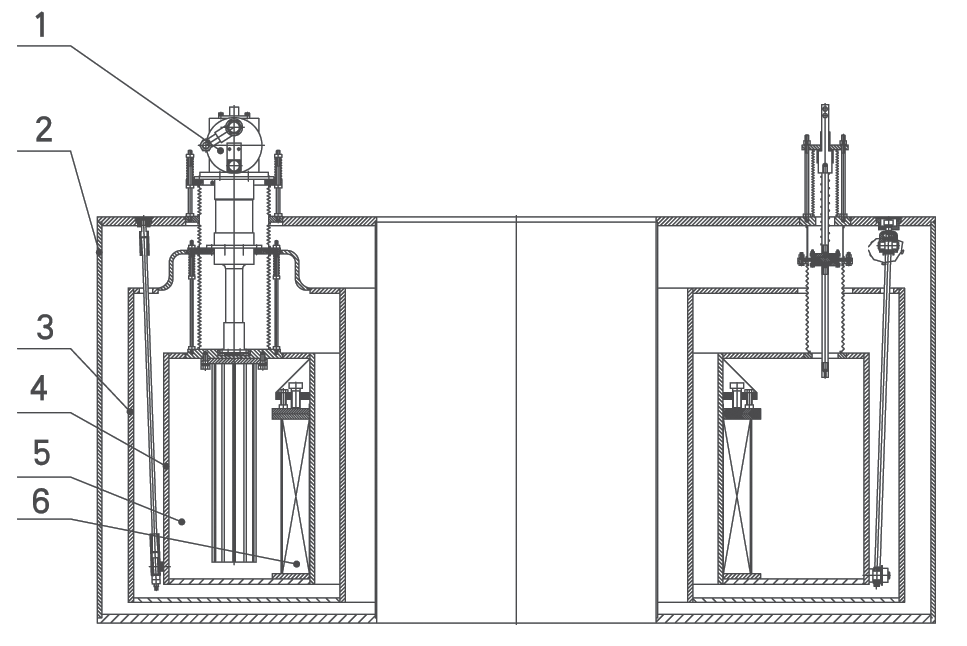

На рисунке ниже показана структура сверхпроводящих магнитов. Сверхпроводящая катушка 6 погружается в жидкий гелий 5. Когда сверхпроводящая катушка работает, жидкий гелий обеспечивает

сверхпроводимость 4,2K при низких температурах. Жидкий гелий 5 был упакован в высоковакуумный 4K Duva 4, Для обеспечения минимальной утечки тепла из низкотемпературного дуава снаружи

установлены теплоизоляционные экраны 4K дуава, 40K и 300K дуава 2, чтобы обеспечить тепловой баланс системы и обеспечить надежную и стабильную работу сверхпроводящего железоделателя.

Серийный номер 1 - это холодильник.

1 Холодильник

2, 300K дуа

3. Изоляция

4, 4K дуа

5 Жидкий гелий

6 Сверхпроводящая катушка

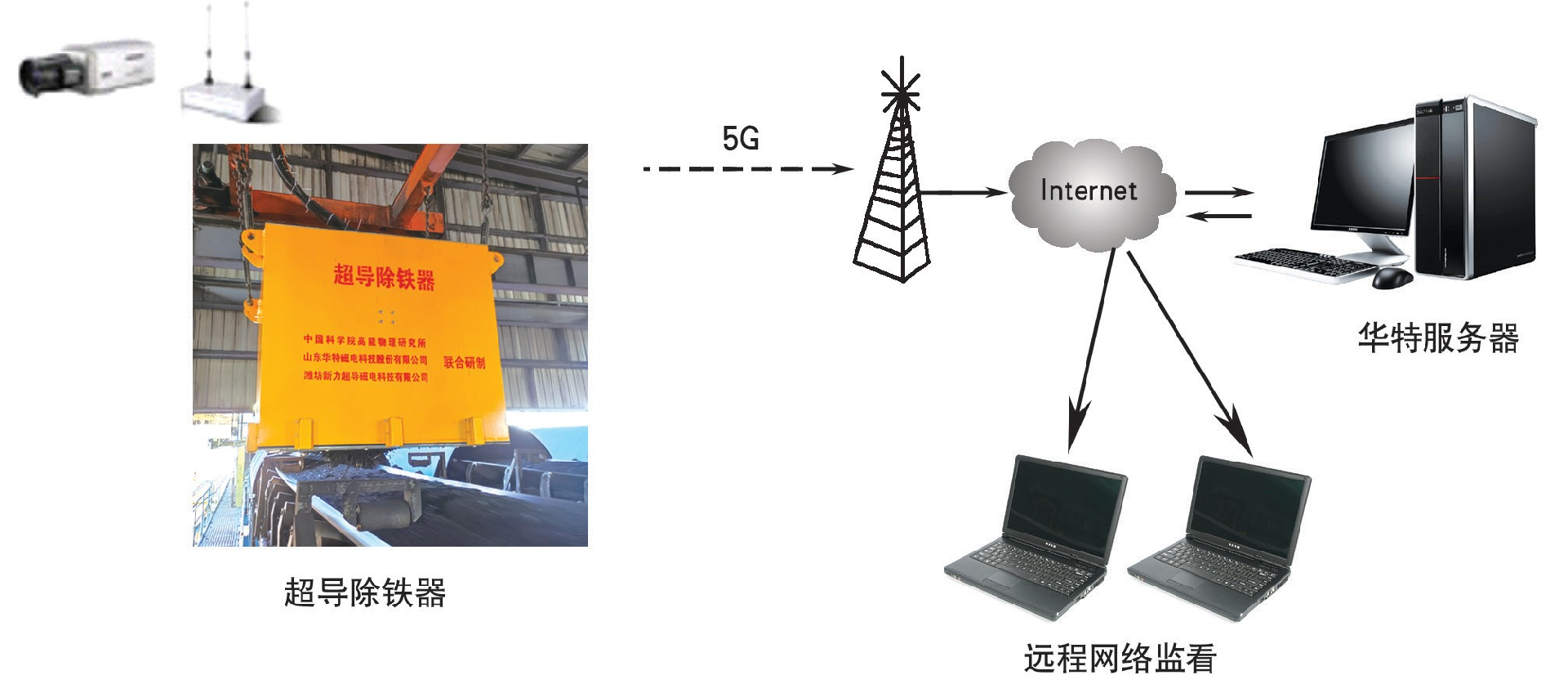

На рисунке выше показана схема работы и дистанционного управления криогенным сверхпроводящим устройством.

Из - за высокой интенсивности магнитного поля, создаваемого криогенным сверхпроводящим магнитным сепаратором, огромная магнитная сила может привести к тому, что осколки железа ударят по магниту с очень высокой скоростью, что может нанести ущерб сверхпроводящим магнитам. Таким образом, сверхпроводящие магниты криогенного сверхпроводящего сепаратора подвешиваются к корпусу через подвеску. Корпус оснащен запатентованным национальным продуктом - гибкой подвеской. Когда железная стружка сильно ударяет по магниту, устройство надежно поглощает ударную энергию, защищает сверхпроводящие магниты от повреждений и гарантирует, что криогенный сверхпроводящий магнитный сепаратор может хорошо работать в течение длительного времени.

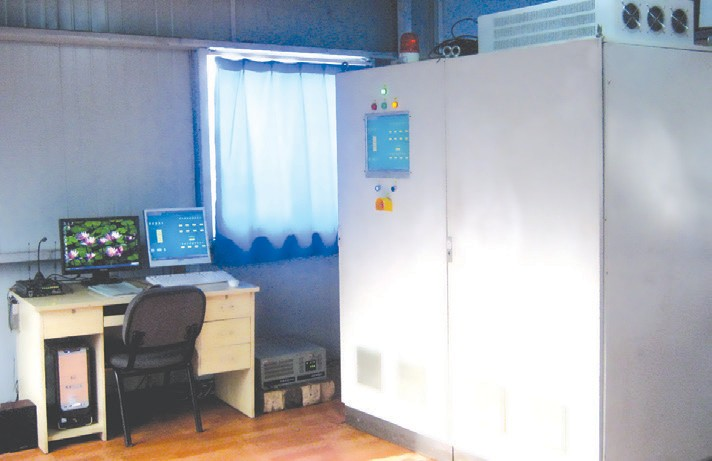

Компонент управления работой криогенного сверхпроводящего магнитного сепаратора использует рабочий интерфейс на английском и китайском языках, который легко понять, использовать и поддерживать, может обеспечить онлайн - передачу эксплуатационных записей и онлайн - мониторинг состояния работы, реализовать дистанционное управление и диагностику, повысить надежность работы оборудования.

Преимущества:

• Низкая стоимость:

1. Сверхпроводящие магниты сверхпроводящего сепаратора используют технологию вакуумного масляного пропитки, сокращают время производства, снижают затраты на производство;

2. Использование жидкого гелия погруженного охлаждения, работа с отрицательным давлением, нулевое испарение, экономит затраты на жидкий гелий, повышает стабильность работы магнита.

3. Вес легкий, общая масса около 8 тонн, удобно установить.

• Низкие эксплуатационные и эксплуатационные расходы:

1. Холодная голова легко поддерживается. Продукция других компаний должна быть повторно разогрета для обслуживания холодной головки, что занимает около 15 дней; Продукция нашей

   компании может заменить холодную головку непосредственно в холодном состоянии, время замены всего 1 час, что значительно экономит время, помогает непрерывному разделению железа,

   повышает эффективность производства.

2. При замене холодной головки потеря жидкого гелия меньше. Замена холодных головок других продуктов компании требует повторного нагрева. После того, как весь жидкий гелий в магните

   испаряется, замените холодную головку, а затем снова введите жидкий гелий, чтобы он работал нормально;

3. Однако наши продукты могут быть заменены при низких температурах, только небольшое количество жидкого гелия улетучивается и может нормально работать без добавления жидкого гелия.

• Эксплуатация Он использует интерфейс на английском и китайском языках, управление настольным компьютером или управление компьютером с сенсорным экраном,

  который легко понять и работать.

• Дистанционный мониторинг. На месте установлено несколько камер, которые контролируют рабочее состояние сверхпроводящего магнитного сепаратора и могут дистанционно контролировать работу магнитного сепаратора на месте через сеть. Его эксплуатационные параметры передаются через сеть на удаленный терминал.

  Анализируя эксплуатационные параметры, техники могут заранее обнаружить возможные проблемы с сверхпроводящими магнитными сепараторами и направить

  персонал на место, чтобы заранее обработать или заранее спланировать, чтобы уменьшить возникновение неисправностей.

Основные технические параметры:

(Только для справки)

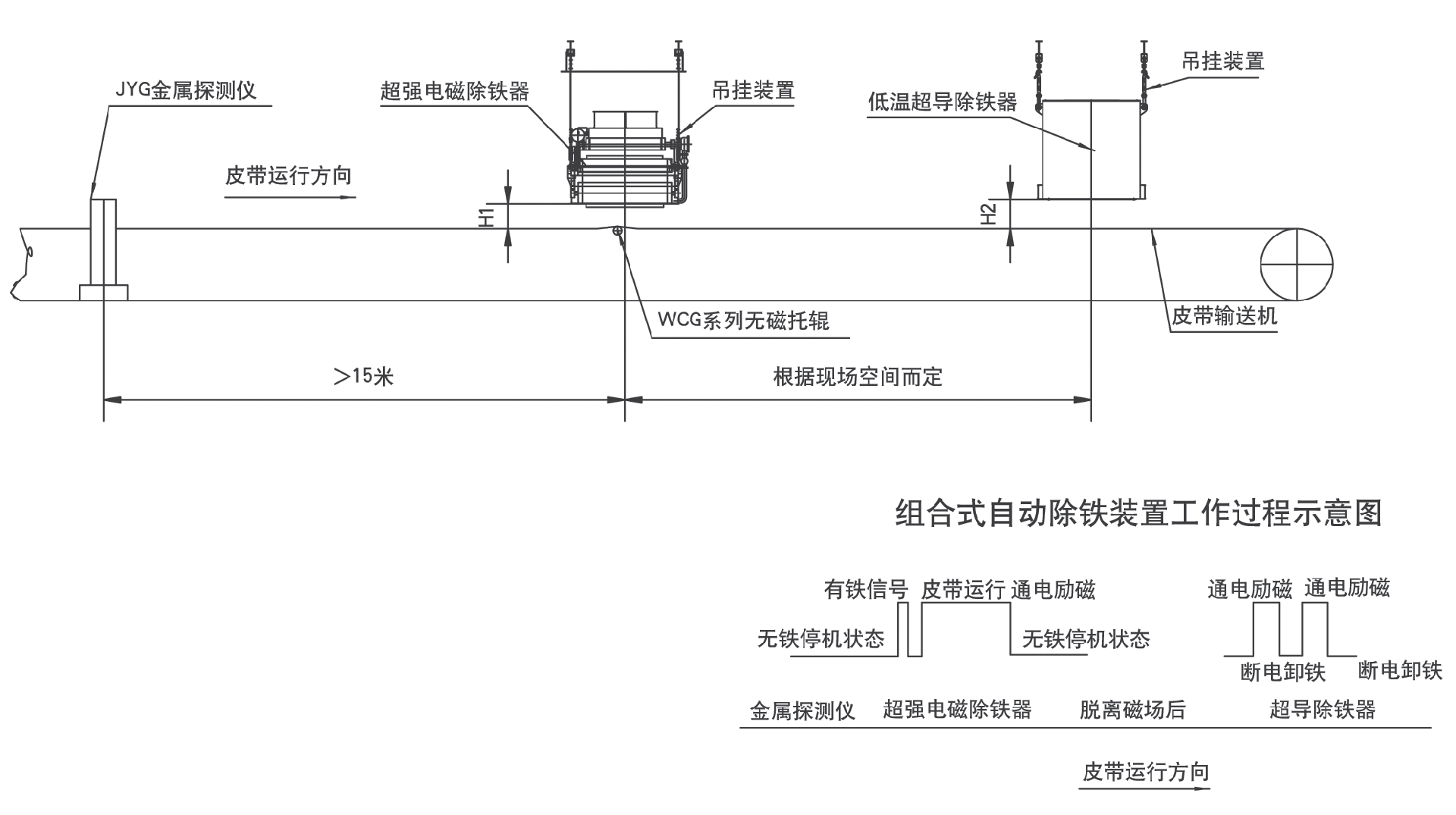

комбинированный автоматический сепаратор железа

Объем поставок:

1. Криогенный сверхпроводящий магнитный сепаратор

2. Сверхмощный электромагнитный сепаратор

3.Три. Два электрических шкафа управления (в комплекте с магнитным сепаратором)

4. Металлоискатель типа JYG - B 1 комплект

5.Безмагнитный барабан серии WCG (выбор)

6. Подвеска (модель в комплекте с магнитным сепаратором, подвесная балка предоставляется пользователем).
