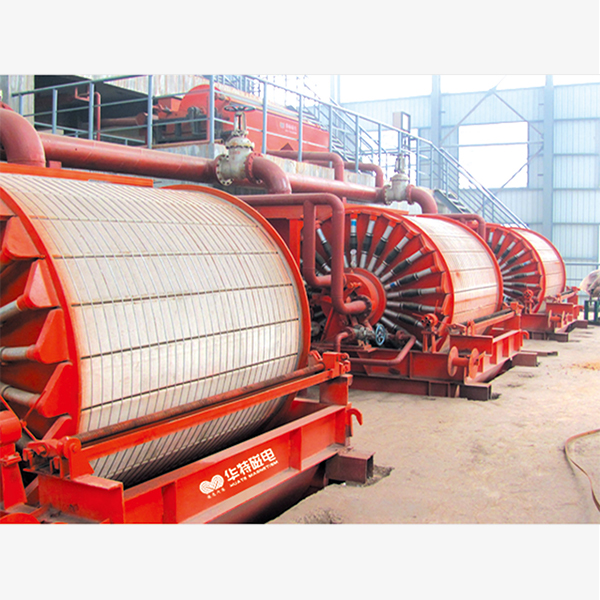

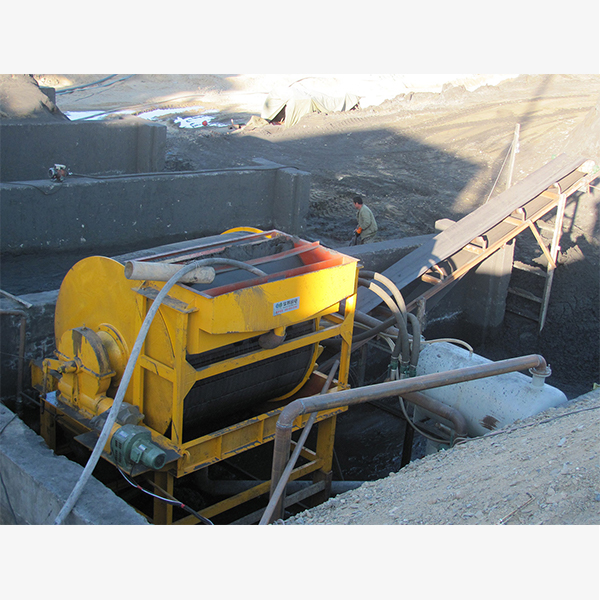

Вакуумный магнитный фильтр серии GYW
Сфера применения: Вакуумный магнитный фильтр серии GYW представляет собой вакуумный магнитный фильтр с постоянным магнитом с наружным цилиндрическим фильтром, который в основном подходит для обезвоживания крупногранулированных магнитных материалов.
Оптимальные условия работы фильтров этой серии: коэффициент удельного намагничивания твердых частиц в целлюлозе не менее 3000 × 000001cm3 / g, размер частиц 0,1 - 0,8 мм, концентрация подачи ≥ 60%
Отправить письмо нам
Введение продукта
Сфера применения:
Вакуумный магнитный фильтр серии GYW представляет собой вакуумный магнитный фильтр с постоянным магнитом с наружным цилиндрическим фильтром, который в основном подходит
для обезвоживания крупногранулированных магнитных материалов.
Оптимальные условия работы фильтров этой серии: коэффициент удельного намагничивания твердых частиц в целлюлозе не менее 3000 × 000001cm3 / g, размер частиц 0,1 - 0,8 мм, концентрация
подачи ≥ 60%
Основные параметры:
| Модель | GYW — 3 | GYW — 5 | GYW — 8 | GYW — 12 |
GYW — 20
|
| Площадь фильтрации (м2) | 3 | 5 | 8 | 12 | 20 |
| Диаметр барабана | 1600 | 2000 | 2000 | 2000 | 2550 |
| Длина барабана | 700 | 900 | 1400 | 2000 | 2650 |
| Интенсивность магнитной индукции поверхности барабана (mT) | 80 | 80 | 82 | 87 | 87 |
| Содержание воды в фильтре (%) | 8-11 | 8-11 | 5-15 | 5-15 | 5-15 |
| Мощность обработки (t / h) Размер подачи 0. 15 - 0. Восемьдесят. | 6-9 | 14-18 | 22-45 | 33-65 | 54-108 |
| Восемьдесят. | 1.5 | 1.5 | 1.5 | 2.2 | 4 |
| Вес (t) | 3.565 | 3.935 | 4.754 | 5.420 | 6.550 |
| Скорость вращения (r / m) | 0.5-2 | 0.5-2 | 0.5-2 | 0.5-2 | 0.5-2 |
| Вакуумный насос (mm / Hg) | 450-600
| 450-600 | 450-600 | 450-600 | 450-600 |
| Выдача воздуха (m3 / min x M2) | 1 ～2 | 1 ～2 | 1 ～2 | 1 ～2 | 1 ～2 |
| Давление продувания (непрерывное продувание) (kg / cm2) | 0.1-0.3 | 0.1-0.3 | 0.1-0.3 | 0.1-0.3 | 0.1-0.3 |
| Количество ветра (непрерывное дутье) (m3xm2) | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 |
| Угол обезвоживания зоны фильтрации (градус) | 176 | 176 | 176 | 176 | 176 |
| Угол разгрузки (градус) | 21 | 21 | 21 | 21 | 21 |
| Угол зоны регенерации (градус) | 100 | 100 | 100 | 100 | 100 |
Основные технические параметры:
| Модель / размер | GYW-3 | GYW-5 | GYW-8 | GYW -12 | GYW -20 |
| L | 2025 | 2225 | 2725 | 3325 | 3997 |
| L1 | 1093 | 1193 | 1443 | 1743 | 2070 |
| L2 | 680 | 780 | 1030 | 1330 | 1657 |
L3 | 700 | 900 | 1400 | 2000 | 2650 |
L4 | 1003 | 1203 | 1703 | 2303 | 2930 |
L5 | 1163 | 1378 | 1878 | 2478 | 3136 |
B | 2212 | 2770 | 2770 | 2770 | 3520 |
B1 | 1211 | 1518 | 1518 | 1518 | 1925 |
B2 | 767 | 960 | 960 | 960 | 1222 |
B3 | 200 | 250 | 250 | 250 | 320 |
B4 | 532 | 660 | 666 | 666 | 894 |
B5 | 300 | 350 | 350 | 350 |
430
|
B6 | 1895 | 2370 | 2370 | 2370 | 3020 |
H | 1618 | 1900 | 1900 | 1900 | 2299 |
H1 | 746 | 806 | 806 | 806 | 910 |
H2 | 506 | 506 | 506 | 506 | 510 |
H3 | 362 | 580 | 580 | 580 | 1140 |
H4 | 442 | 680 | 580 | 680 | 1257 |
